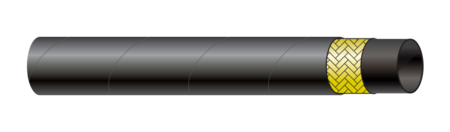

SEMPERRAIL 1SNK
Compact hydraulic hose construction meets EN 45545-2 (HL2-R23)
General
Tube
Synthetic rubber, resistant against hydraulic fluids (HL, HLP, HLPD, HVLP, HFA, HFAS, HFB, HFC)
Reinforcement
One braid of high tensile steel wire
Cover
Abrasion and ozone resistant synthetic rubber
Temperature range
-40°C to 100°C / -40°F to +212°F (max 120°C / 248°F intermittent)
Standard branding
Embossed tape
Technical details
| Nominell | Innen -Ø | Geflecht-Ø | Außen-Ø | Betriebsdruck (max.) | Min. Berstdruck | Biegeradius (min.) | Gewicht ca. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Zoll | dash | mm | Zoll | mm | Zoll | mm | Zoll | bar | psi | bar | psi | mm | Zoll | lbs/ft | kg/m |
| 6 | 1/4 | -4 | 6,6 | 0,26 | 10,3 | 0,40 | 12,1 | 0,47 | 290 | 4205 | 1160 | 16820 | 40 | 1,6 | 0,12 | 0,18 |
| 8 | 5/16 | -5 | 8,3 | 0,33 | 11,7 | 0,46 | 13,7 | 0,54 | 250 | 3625 | 1000 | 14500 | 55 | 2,2 | 0,13 | 0,20 |
| 10 | 3/8 | -6 | 9,9 | 0,39 | 13,6 | 0,53 | 15,9 | 0,63 | 230 | 3335 | 920 | 13340 | 65 | 2,6 | 0,16 | 0,24 |
| 12 | 1/2 | -8 | 13,0 | 0,51 | 16,9 | 0,66 | 19,2 | 0,75 | 200 | 2900 | 800 | 11600 | 80 | 3,1 | 0,23 | 0,34 |
| 16 | 5/8 | -10 | 16,4 | 0,65 | 20,3 | 0,80 | 22,3 | 0,88 | 150 | 2175 | 600 | 8700 | 105 | 4,1 | 0,26 | 0,39 |
| 19 | 3/4 | -12 | 19,5 | 0,77 | 23,9 | 0,94 | 26,1 | 1,03 | 125 | 1815 | 500 | 7260 | 120 | 4,7 | 0,33 | 0,49 |
| 25 | 1 | -16 | 26,0 | 1,02 | 31,0 | 1,22 | 33,2 | 1,31 | 110 | 1595 | 440 | 6380 | 160 | 6,3 | 0,48 | 0,71 |
