Spezifikationen
Anwendung
Robuster Saug- und Druckschlauch, ideal zur Be- und Entladung von Tanks, Tankfahrzeugen und Schiffen mit unverbleiten Kraftstoffen (EN228:2017) mit einem Sauerstofflimit gemäß EEC 85/536 und einem Aromatengehalt bis zu 50 %.
Einsetzbar für technische Öle, Dieselöle (EN 590:2017), Heizöle (DIN 51 603 Teil 1 - 5), Hydrauliköle auf Mineralölbasis.
Auch für Anwendungen laut EN 12115 in der petrochemischen Industrie geeignet.
Merkmal
Dieser Schlauch entspricht den Technischen Regeln für brennbare Flüssigkeiten (TRbF) 131/2:1992.
Norm/Zulassung
EN 1761:1999, EN 12115:2021.
Temperaturbereich
-30°C / +90°C.
Sicherheitsfaktor
4 : 1

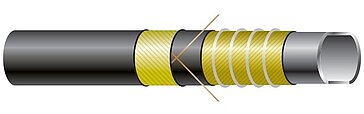

Seele
NBR, schwarz, elektrisch leitfähig, glatt.
Einlage
Textil geflochten (DN > 75 gewickelt), Stahldrahtspirale verzinkt, 2 gekreuzte Kupferlitzen.
Decke
CR, schwarz, ozon- und witterungsbeständig, abriebfest, ölbeständig, elektrisch leitfähig, Stoffimpressionen.
Kennzeichnung
fortlaufendes Mylartape, gelbe Schrift: "SEMPERIT (S) TM 1-TANKMEISTER® Mineralöl / Oil S&D WP 16 bar R <106 OHM MADE IN EU//////", sowie fortlaufendes Prägeband "SEMPERIT (S) TM1 EN 1761:1999 EN 12115:2021 TRbF 131/2 NBR1 SD NW.. PN 16 bar Ω/T xQYY".
Hinweis
Zur Sicherstellung der Dichtheit der Leitung sind Prüfungen entsprechend der Norm EN 12115:2021 durchzuführen.
Technische Details
| Artikelnummer | Innen -Ø | Wanddicke | Außen-Ø | Betriebsdruck (max.) | Einlagenzahl | Biegeradius (min.) | Gewicht ca. | Rollenlänge (max.) | |
|---|---|---|---|---|---|---|---|---|---|
| mm | Zoll | mm | mm | bar | mm | kg/m | m | ||
| 48120 1960 | 19,0 | 3/4 | 6,0 | 31,0 | 16 | 2 | 120 | 0,80 | 40 |
| 48120 2560 | 25,0 | 1 | 6,0 | 37,0 | 16 | 2 | 150 | 0,95 | 40 |
| 48120 3260 | 32,0 | 1 1/4 | 6,0 | 44,0 | 16 | 2 | 175 | 1,10 | 40 |
| 48120 3865 | 38,0 | 1 1/2 | 6,5 | 51,0 | 16 | 2 | 225 | 1,40 | 40 |
| 48120 5070 | 50,0 | 8,0 | 66,0 | 16 | 2 | 275 | 2,15 | 40 | |
| 48120 6380 | 63,5 | 2 1/2 | 8,0 | 79,5 | 16 | 2 | 300 | 2,85 | 40 |
| 48120 7575 | 75,0 | 8,0 | 91,0 | 16 | 2 | 350 | 3,35 | 40 | |
| 64120 8075 | 80,0 | 8,0 | 96,0 | 16 | 4 | 380 | 3,50 | 40 | |
| 64120 0080 | 100,0 | 8,0 | 116,0 | 16 | 4 | 450 | 4,90 | 40 | |
Vakuumbeständigkeit bis -0,9 bar
