Spezifikationen
Anwendung

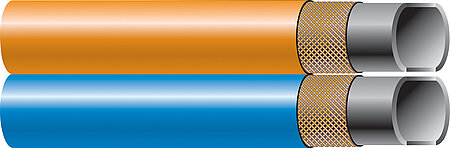

Blauer Schlauch – ein flexibler Schlauch für den Transport von Sauerstoff mit Luft, mit Sauerstoffgehalt > 20 %, zum Schweißen und Schneiden, zum Bogenschweißen unter Schutzgas und für ähnliche Verfahren.
Oranger Schlauch – ein flexibler Schlauch für den Transport von gasförmigem Flüssiggas (LPG) zum Schweißen und Schneiden. Auch für CNG und Methylacetylen und Propandien Gemischen (MPS) geeignet.
Norm/Zulassung
ISO 3821:2019 (vormals EN 559:2003).
Temperaturbereich
-30°C / +70°C.
Sicherheitsfaktor
3 : 1
Seele
Sauerstoff: EPDM, schwarz, glatt.
PB: SBR/NBR, schwarz, glatt.
Einlage
Textil gekordelt.
Decke
Sauerstoff: EPDM, blau, glatt.
PB: EPDM, orange, glatt.
Kennzeichnung
fortlaufend Inkjet auf blauem Schlauch, weiße Schrift: "SEMPERIT (S) TWIN OX-PB ISO 3821 (EN 559) PN 2 MPa (20 bar) ID x OD / ID x OD -30°C YYYY MADE IN EU //////".
Technische Details
| Artikelnummer | Innen -Ø | Wanddicke | Außen-Ø | Betriebsdruck (max.) | Einlagenzahl | Biegeradius (min.) | Gewicht ca. | Rollenlänge (max.) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Sauerstoff [mm] | PB [mm] | Sauerstoff [mm] | PB [mm] | mm | bar | mm | kg/m | m | ||
| 68344 0606 | 6,3 | 6,3 | 3,5 | 3,5 | 13,3 | 20 | 2 | 40 | 0,30 | 40 |
| 68344 0609 | 6,3 | 9,0 | 4,9 | 3,5 | 16,0 | 20 | 2 | 45 | 0,43 | 40 |
| 68344 0808 | 8,0 | 8,0 | 3,5 | 3,5 | 15,0 | 20 | 2 | 40 | 0,35 | 40 |
