Spezifikationen
Anwendung

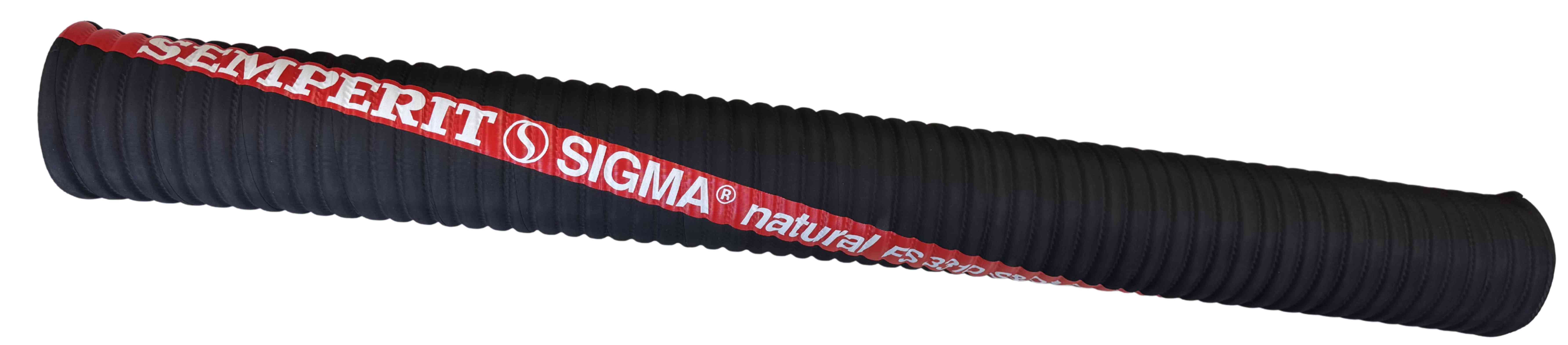

Saug- und Druckschlauch für den pneumatischen und hydraulischen Transport von abrasiven Materialien wie Gips, Asche, Bauxit, Korund, Dolomit, Erzen, Feldspat, Altglas, Holzspänen, Industrieabfällen, Kohle, Metallstaub etc.
Merkmal
Sehr einfache Montage des gesamten Fördersystems durch ein speziell entwickeltes Kupplungssystem.
Einfacher Austausch des Schlauches durch außenliegendes und geteiltes Kupplungssystem. Kupplungen können im Regelfall wiederverwendet werden.
Temperaturbereich
-35°C / +70°C.
Sicherheitsfaktor
3,2 : 1
Seele
Premium NR, hellbraun, abriebfest, isolierend.
Einlage
Textil gewickelt, Drahtspirale verzinkt.
Decke
EPDM/SBR, schwarz, ozon- und witterungsbeständig, abriebfest, ölbeständig, elektrisch leitfähig, gewellt mit Stoffimpressionen.
Kennzeichnung
fortlaufendes rotes Mylartape, schwarze Schrift: „SEMPERIT (S) SIGMA® natural FS 3310 S&D WP 10 bar Made in Europe //////".
Hinweis
ACHTUNG: Beachten Sie die Semperit-Beständigkeitsliste bzw. kontaktieren Sie im Zweifelsfall unsere Anwendungsberatung!
ACHTUNG: Beachten Sie die speziellen Handhabungs- und Lagerhinweise für unser SIGMA® System.
Auf Anfrage: Reduzierer, Krümmer, Abzweigungen, Adapter, Absperrorgane, etc.
Technische Details
| Artikelnummer | Innen -Ø | Wanddicke | Außen-Ø | Betriebsdruck (max.) | Einlagenzahl | Biegeradius (min.) | Gewicht ca. | Rollenlänge (max.) | |
|---|---|---|---|---|---|---|---|---|---|
| mm | Zoll | mm | mm | bar | mm | kg/m | m | ||
| 64573 5140 | 50,8 | 2 | 12,0 | 74,8 | 10 | 2 | 250 | 3,40 | 40 |
| 64573 6340 | 63,5 | 2 1/2 | 12,0 | 87,5 | 10 | 2 | 300 | 4,10 | 40 |
| 64573 7640 | 76,2 | 3 | 19,0 | 114,2 | 10 | 2 | 350 | 8,55 | 40 |
| 64573 8240 | 82 | 3 1/4 | 16,1 | 114,2 | 10 | 2 | 350 | 7,60 | 40 |
| 64573 0040 | 101,6 | 4 | 15,5 | 132,6 | 10 | 2 | 500 | 9,10 | 40 |
| 64573 1202 | 127,0 | 5 | 17,5 | 162,0 | 10 | 4 | 650 | 12,10 | 20 |
| 64573 1502 | 152,4 | 6 | 18,0 | 188,4 | 10 | 4 | 750 | 14,65 | 20 |
| 64573 2002 | 203,2 | 8 | 19,0 | 241,2 | 10 | 4 | 1250 | 19,55 | 20 |
Vakuumbeständigkeit bis DN 152 -0,9 bar; darüber hinaus -0,7 bar.
